產品簡介：
KT-60G高密度電場勘探系統是我公司在多年研發和生產先進電法儀器的基礎上，應用了物聯網APP控制技術、32位單片機和24位A/D高精度數據采集處理技術、大功率控制技術等先進電子技術。支持采集數據以圖像的形式實時動態顯示。儀器具有體積小、重量輕，低功耗，大功率，抗干擾能力強等特點。

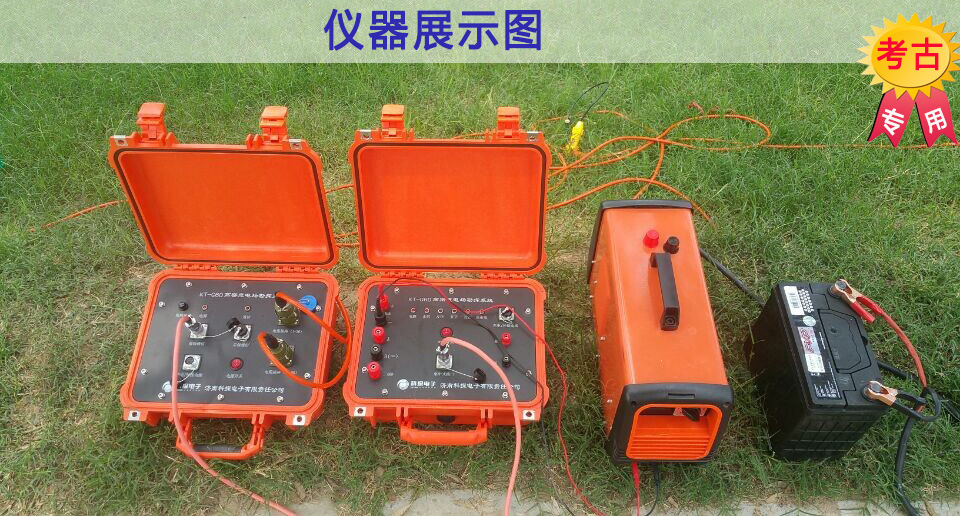

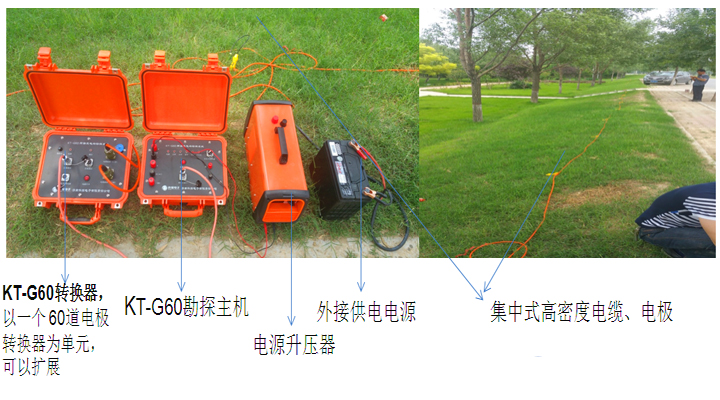

該系統以KT-G60超級數字直流電法儀為測控主機，加配KT-G60多路電極轉換器、集中式高密度電纜、電極，實現集中式二維高密度電阻率測量。
主要用途：
1、 廣泛應用于金屬與非金屬礦產資源勘探、城市物探、鐵道橋梁勘探等方面。
2、 地下水勘測，確定水庫壩基和防洪大堤隱患位置、尋找斷裂帶及陷落柱、山體滑坡、煤礦采空區、尋找地?zé)岬人�、工程地質勘探。
3、 其他方面。如地質環境調查、環境災害評價以及考古等領域。
主要特點：
1、 輕便靈活──集大功率發射系統和接收系統為一體，體積小、重量輕。
2、 一機多用──電壓電流量程和小信號測量精度的大幅提升，使儀器能勝任常規電阻率儀、激電儀、找水儀、找礦儀、二維集中式高密度電法儀主機、二維/三維分布式高密度主機，中功率短導線發射機等眾多儀器的工作。
3、 多參數測量──可測量電壓、電流、視電阻率、自然電位、視極化率、金屬因數、半衰時、衰減度、激發比、偏離度及電壓衰減曲線（即激電譜數據）。
4、 超大供電功率、超寬量程、超高精度──高達7200W的供電能力、±30V的超寬電壓輸入范圍、極高的小信號測量精度，讓儀器能更好地應用于高阻地區工作，獲得更深、更好的測量結果。
5、 獨立“∞”極──儀器面板設有“無窮遠”極，用于連接二極、三極法時的“無窮遠”電極，特別是常規電法三極測量（聯合剖面法和聯合電測深法）時，儀器能自動測量ρsA、ρsB、 以及ρs，無需操作員干預，減少人為差錯，提高工效。

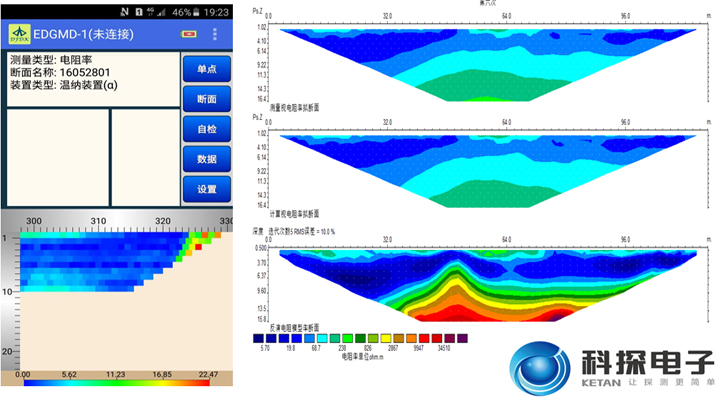

6、 物聯網APP技術──行業內第一家基于藍牙（無線WIFI）通訊技術，APP技術。通過手機（其他智能終端）控制主機，距儀器主機10米范圍內，輕松實現設置參數、啟動測量、實時監測測量結果，確保數據準確性。也可使用筆記本電腦對儀器主機進行遙控，完成測量工作。
7、 自動進行自然電位和電極極差電位的補償。
8、 接收部分有瞬間過壓輸入保護能力，發射部分有過流保護、AB開路檢測及直流高壓防反接保護能力。
9、 進口密封箱體，具有防水、防塵功能。
電法勘探原理
電法勘探是以泥土、巖礦石的電性差異為基礎進行地球物理勘探的一種物探方法。常規電法勘探通常由一對A電極和B電極供電，由一對M電極和N電極接收電位差，測量并計算視電阻率和極化率。由于目標體的視電阻率和極化率與背景值有差異，通過數據處理可以區分出地質異常體，從而實現礦產地質、工程地質、環境地質以及水文地質勘探的目的。

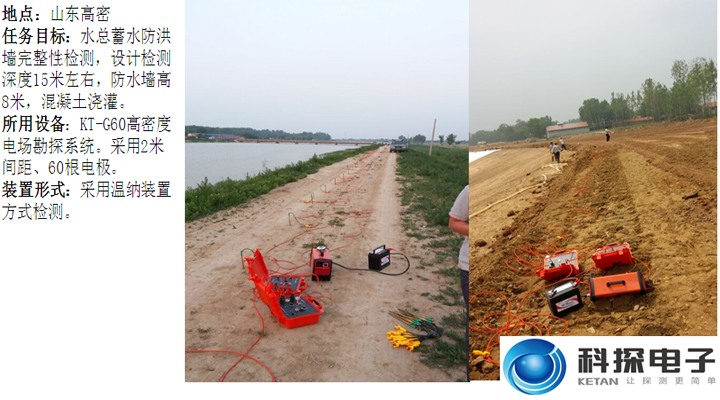

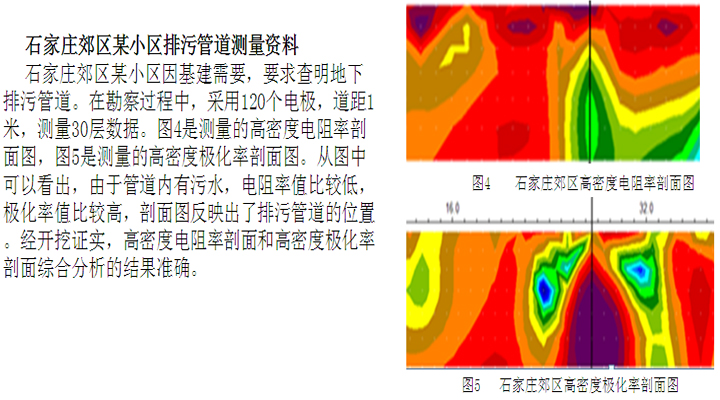

案例一
測試數據

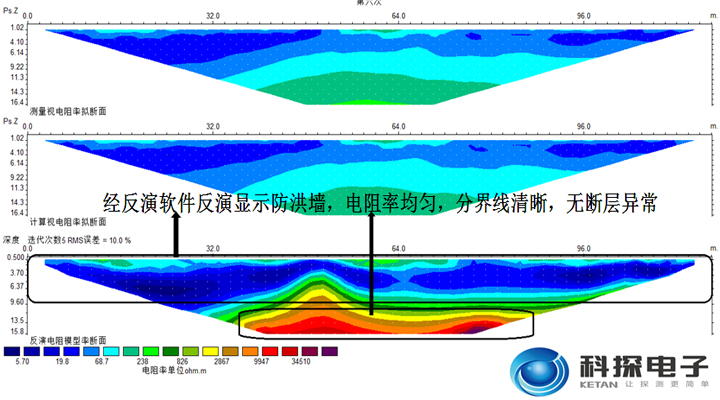

分析結果

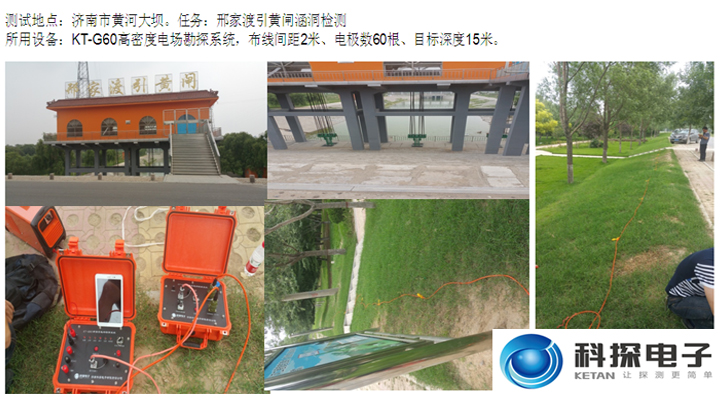

案例二：

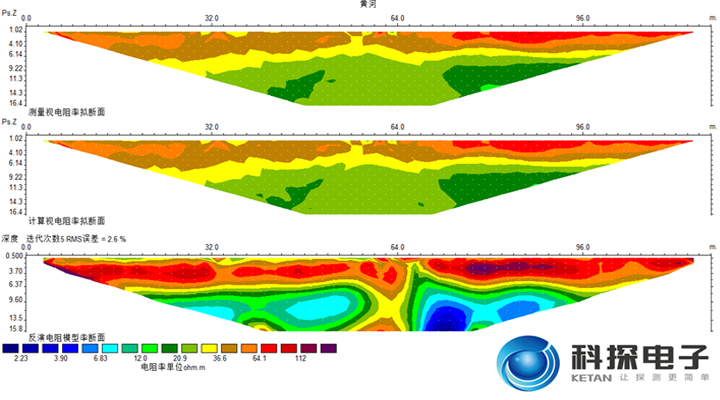

測試數據

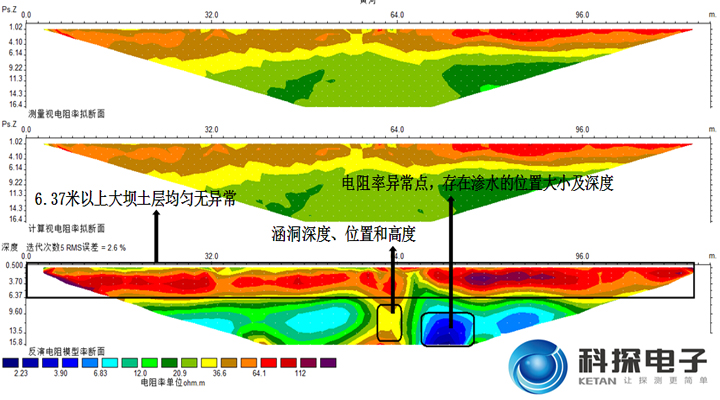

分析結果

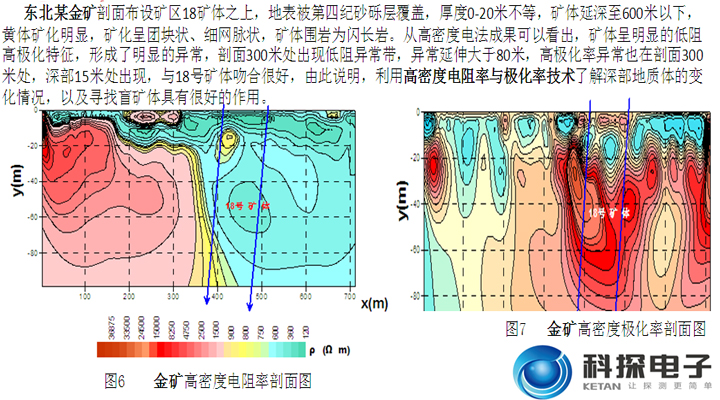

案例三：
案例四：
性能參數：
|
接收部分 |
|
電壓通道 |
±30V，當Vp ＞ 5mV時，±0.2% ±1個字；
當0.1mV ≤ Vp ≤ 5mV時，±1% ±1個字，24位A/D |
|
電壓最高采樣分辨率 |
1μV |
|
輸入阻抗 |
≥50MΩ |
|
視極化率測量精度 |
Ms ≤3%時，為±0.3%±1個字; Ms ＞3%時，為±2%±1個字 |
|
SP補償范圍 |
±10V |
|
電流通道 |
6A，當Ip ＞ 5mA時，±0.2% ±1個字；
當0.1mA ≤ Ip ≤ 5mA時，±1% ±1個字，24位A/D |
|
電流最高采樣分辨率 |
1μA |
|
50Hz工頻干擾壓制優于80dB |
|
發射部分 |
|
最大發射功率： |
7200W |
|
最大供電電壓： |
±1200V |
|
最大供電電流： |
±6A |
|
供電波形： |
脈寬1～60 |
|
供電波形 |
脈寬1～60秒，占空比為1：1，雙極性 |
|
其他 |
|
儀器電源 |
內置12V9Ah鋰電（或外接12V電源），可連續工作24小時以上 |
|
主機接口 |
A、B、M、N，直流高壓，外接電池及充電，2個與分布式高密度電纜接口，RS-232等 |
|
體積 |
339mm×295mm×152mm |
|
重量 |
5.7kg |
|
工作溫度 |
-10℃～+50℃，95％RH |
|
儲存溫度 |
20℃～+60℃ |
|
